ПРИЗНАЧЕННЯ
Запобіжні затвори ЗП призначені для запобігання проходження зворотного удару полум'я), що виникає при газополум'яної обробки металів, захисне обладнання (балон). Запобіжний Затвор може приєднується:
- до вихідного штуцера балонного редуктора;
- в розрив газового рукава;
- до входу різака (пальники);
Запобіжні затвори випускаються для використання з різними робочими середовищами:
- кисень – ЗП-К;
- горючий газ (ацетилен, пропан-бутан, метан) – ЗП-Г.
Запобіжні затвори для кожного роду газу випускаються в різних модифікаціях, що відрізняються один від одного способом приєднання до нього гумового рукава і місця установки.
Типи виконань наведено в табл.1.

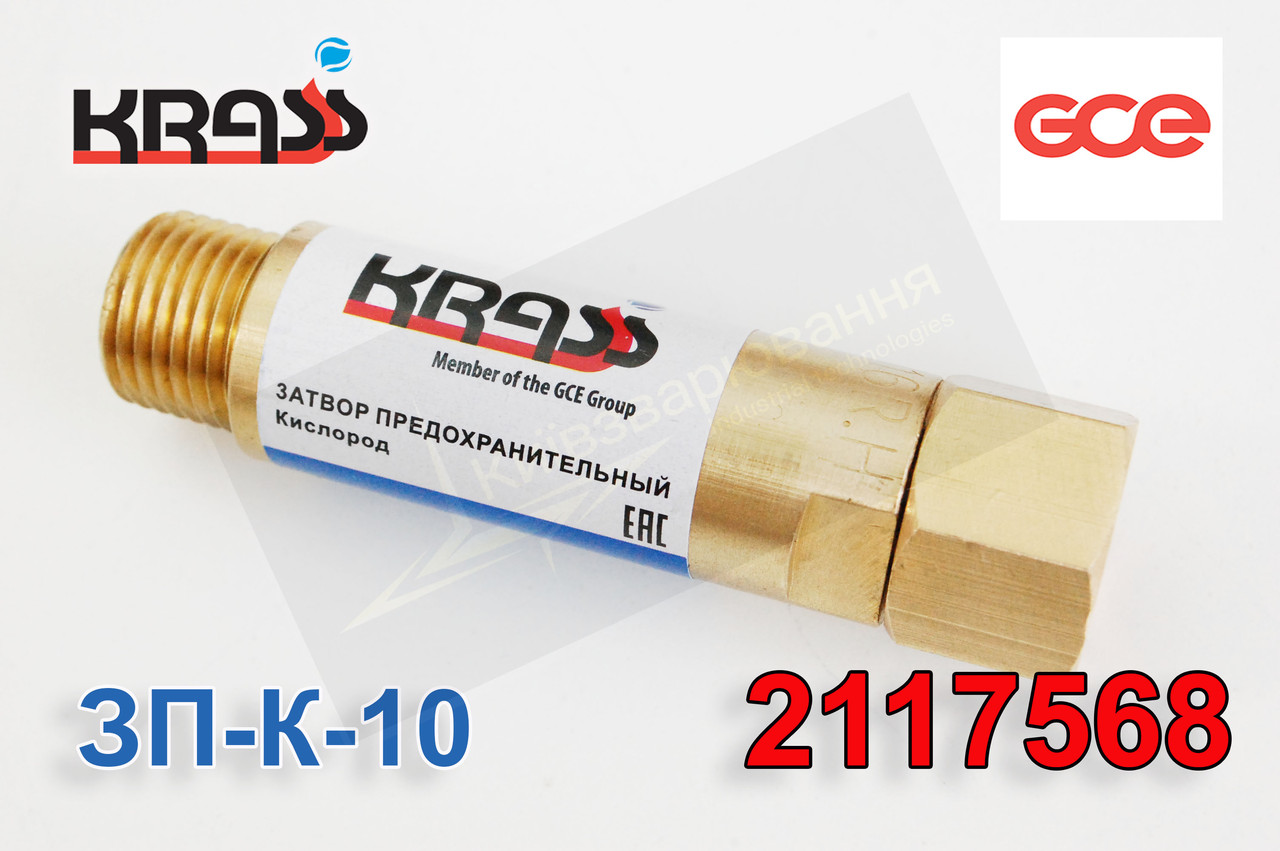

Приклад умовного позначення запобіжного затвора: ЗП-Г-10, де ЗП – запобіжний затвор,
Г – газ горючий газ (ацетилен, пропан-бутан, метан). 10 – місце установки і приєднувальні розміри:
1 – приєднання до редуктора;
0 – різьба на вході/виході М16х1,5LH.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
|
Пристрій запобіжного затвора наведено на рис. 1. Газ з редуктора подається під робочим тиском у затвор і, долаючи опір пружини 4, відкриває клапан 2 і надходить у внутрішню порожнину пламепреграждающего елемента 9. Через пористі стінки пламепреграждающего елементам 9 газ надходить в зазор між цим елементом і корпусом затвора 11 (корпусом-ніпелем 13) і потім через бічні отвори штока 1 подається далі в лінію.
ПРАВИЛА ЕКСПЛУАТАЦІЇ
Перед приєднанням запобіжного затвора необхідно переконатися в справності приєднувальних елементів, відсутності на них слідів забруднень, масел і жирів. Перед приєднанням затвора, але не рідше 1 разу на 6 місяців слід перевірити рухливість і працездатність клапана. Перевірку рухливості виробляти короткочасним натисканням стрижнем Æ34 мм на торець клапана з боку вхідного отвору. Перевірку працездатності затвора слід проводити шляхом приєднання джерела газопитания (азоту чи повітря, не містить масел) до вихідного отвору запобіжного затвора з подальшим зануренням його у воду. Витоку газу через вхідний отвір не допускається.
Основні атрибути | |
---|---|
Виробник | GCE Group |
Країна виробник | Чехія |
Гарантійний термін | 12 міс |
Максимальна робоча температура | 40 град. |
Мінімальна робоча температура | -20 град. |
Користувальницькі характеристики | |
Тип | Комплектуюче |
- Ціна: 399 ₴
