НАЗНАЧЕНИЕ

Закрити запобіжні ЗП призначені для запобігання проходженню зворотного удару (плазма), що виникає під час газоплимного оброблення металів, у захисне обладнання (балон). Закрив запобіжний може приєднуватися:

-          до вихідного штуцера балонного редуктора;

-          у розрив газового рукава;

-          до входу різака (пальники);

Закришки запобіжні випускаються для використання з різними робочими середовищами:

-          кисень — ЗП-К;

-          горючий газ (ацетилен, пропан-бутан, метан) — ЗП-Г.

Закришки запобіжні для кожного роду газу випускаються в різних модифікаціях, що відрізняються один від одного способом приєднання до нього гумового рукава та місця встановлення.

Типи виконань наведені в табл.1.

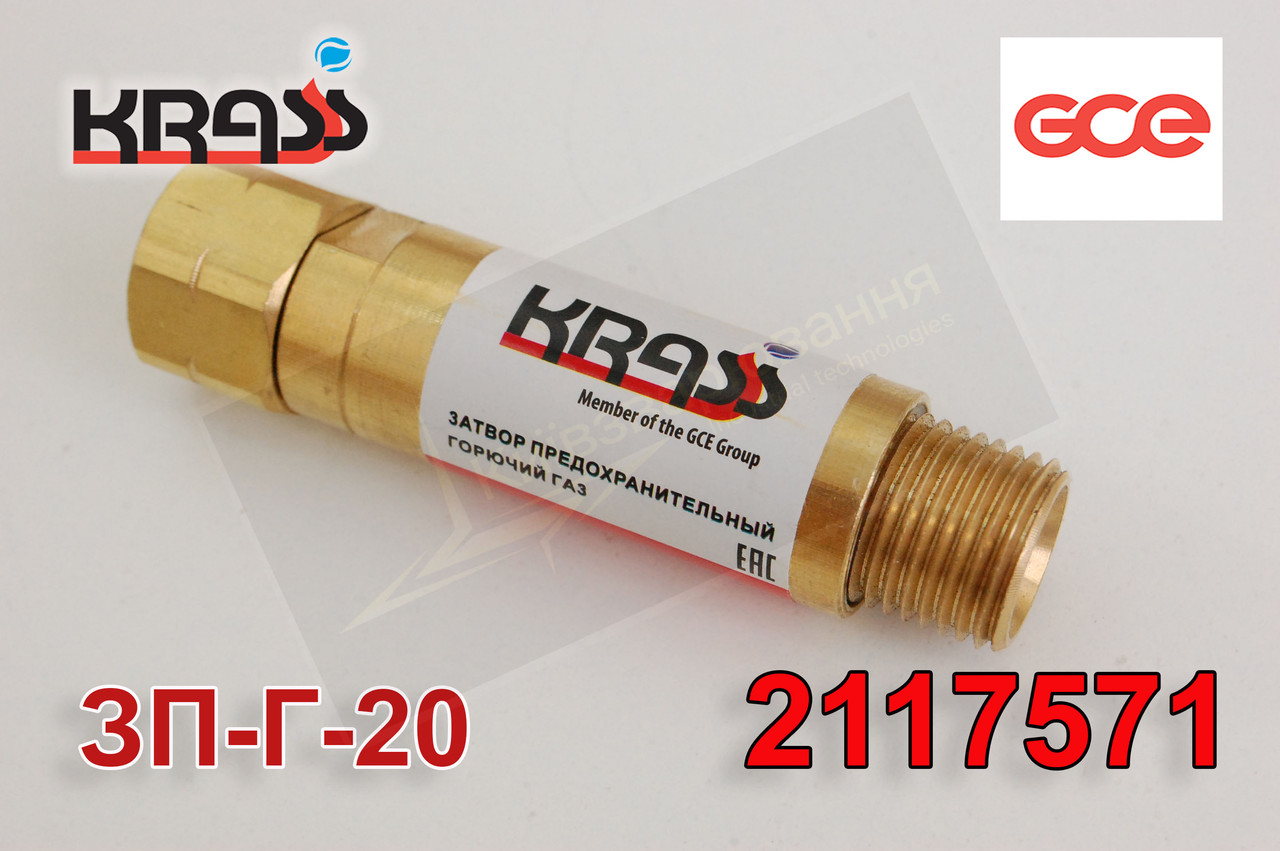

Приклад умовного позначення закриву запобіжного: ЗП-Г-10, де ЗП — закрив запобіжний,

Г — газ — горючий газ (ацетилен, пропан-бутан, метан). 10 — місце встановлення та приєднувальні розміри:

1 — приєднання до редуктора;

0 — різь на вході/виході М16х1,5LH.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Пристрій затвора запобіжного наведений на рис. 1. Газ із редуктора подається під робочим тиском у затвор і, долаючи опір пружини 4, відкриває клапан 2 і надходить у внутрішню порожнину полум'я, що захищає, 9. Через пористі стінки пламеперешкоджувального елементам 9 газ надходить у проміжок між  цим елементом і корпусом затвора 11 (корпусом-ніпелем 13) і потім через бічні отвори штока 1 подається далі в лінію.

ПРАВИЛА ЕКСПЛУАТАЦІЇ

Перед приєднанням запобіжного закриву необхідно переконатися в справності приєднувальних елементів, браку на них слідів забруднень, олив і жирів. Перед приєднанням затвора, але не рідше 1 раз на 6 місяців треба перевірити рухливість і працездатність клапана. Перевірку рухливості здійснювати короткочасним натисканням стрижнем ÷3 ÷4 мм на торець клапана з боку вхідного отвору. Перевірку працездатності затвора треба проводити через приєднання джерела газоживлення (азота або повітря, що не містить олій) до вихідного отвору запобіжного закрива з подальшим зануренням його у воду. Каченята газу через вхідний отвір не допускається.
