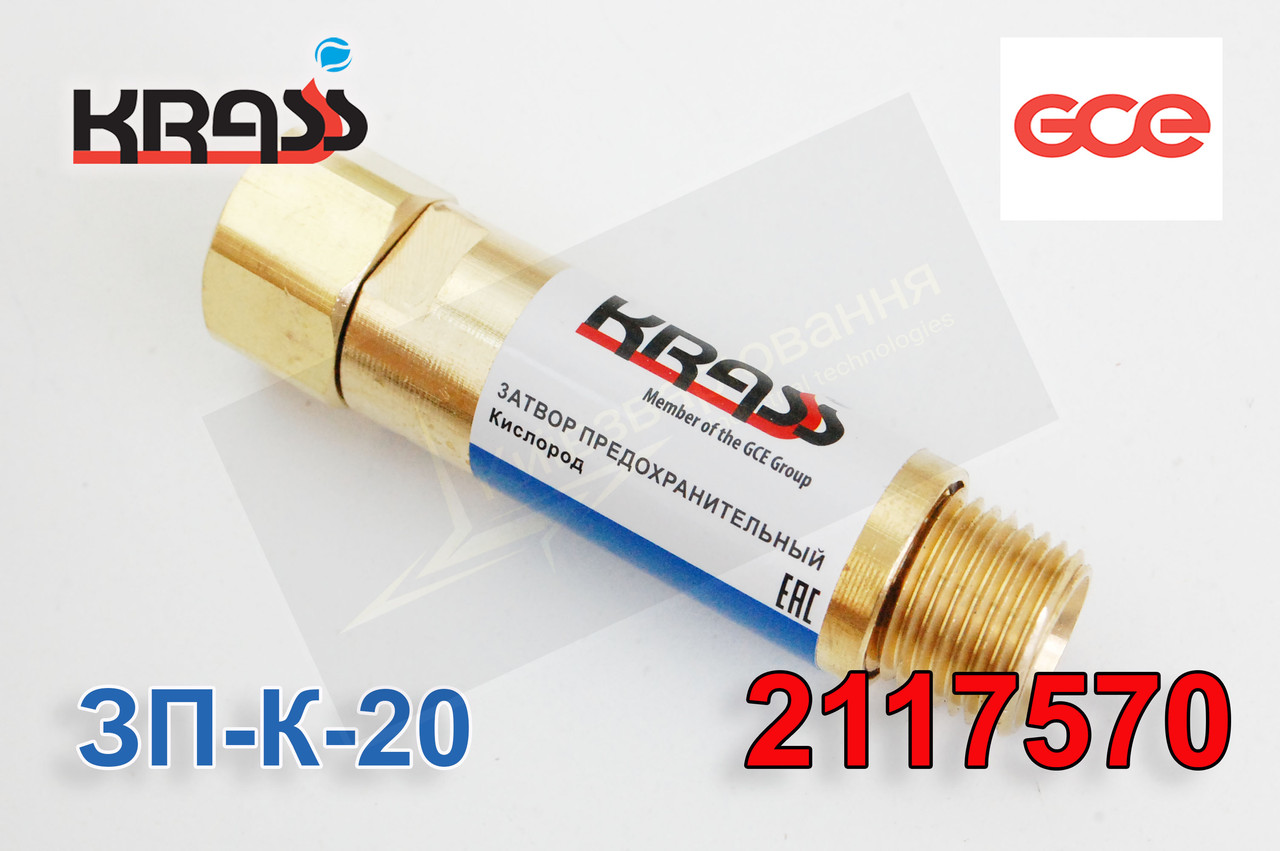

Затвор запобіжний ЗП-К-20 М16х1,5/М16х1,5 KRASS

Затвор запобіжний ЗП-К-20 М16х1,5/М16х1,5 KRASS

  • Готово до відправки
  • Код: 2117570

399 ₴

Затвор запобіжний ЗП-К-20 М16х1,5/М16х1,5 KRASS
Затвор запобіжний ЗП-К-20 М16х1,5/М16х1,5 KRASSГотово до відправки
399 ₴
+380 (99) 480-79-10
Загальний (+viber). Самовивіз 10-16
  • +380 (44) 400-04-04
  • +380 (66) 479-70-75
+380 (99) 480-79-10
Загальний (+viber). Самовивіз 10-16
  • +380 (44) 400-04-04
  • +380 (66) 479-70-75
повернення товару протягом 14 днів за домовленістю
Опис товару

НАЗНАЧЕНИЕ

Закришки запобіжні ЗП призначені для запобігання проходженню зворотного удару (пламені), що виникає під час газоплимного оброблення металів, у захисне обладнання (балон). Закрив запобіжний може приєднуватися:

-          до вихідного штуцера балонного редуктора;

-          у розрив газового рукава;

-          до входу різака (пальники);

Закришки запобіжні випускаються для використання з різними робочими середовищами:

-          кисень — ЗП-К;

-          горючий газ (ацетилен, пропан-бутан, метан) — ЗП-Г.

Закришки запобіжні для кожного роду газу випускаються в різних модифікаціях, що відрізняються один від одного способом приєднання до нього гумового рукава та місця встановлення.

Типи виконань наведені в табл.1.

Приклад умовного позначення закриву запобіжного: ЗП-Г-10, де ЗП — закрив запобіжний,

Г — газ — горючий газ (ацетилен, пропан-бутан, метан). 10 — місце встановлення та приєднувальні розміри:

1 — приєднання до редуктора;

0 — різь на вході/виході М16х1,5LH.



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ



Позначення



Місце встановлення

Приєднувальні розміри,

мм



Робоче середовище

Пропускна здатність G, м3/год

Робочий тиск

Pmax, МПа

вхідний D1

вихідний D2

ЗП-К-10

Вихід редуктора

М16´1,5

М16´1,5



Кисень







40







1,25



ЗП-К-20

Вхід

різака (пальники)

М16´1,5

М16´1,5

ЗП-К-30

У розрив рукава

÷6,3 і ÷9 мм

÷6,3 і ÷9 мм

ЗП-Г-10

Вихід редуктора

М16´1,5LH

М16´1,5LH

Гарячий газ ацетилен, пропан бутан)







5







0,3



ЗП-Г-20

Вхід

різака (пальники)

М16´1,5LH

М16´1,5 LH

ЗП-Г-30

У розрив рукава

÷6,3 і ÷9 мм

÷6,3 і ÷9 мм

Маса, кг, не більш ніж — 0,126 (10 10 і 20 серія), 0,94(30 серія)

Пристрій затвора запобіжного наведений на рис. 1. Газ із редуктора подається під робочим тиском у затвор і, долаючи опір пружини 4, відкриває клапан 2 і надходить у внутрішню порожнину полум'я, що захищає, 9. Через пористі стінки пламеперешкоджувального елементам 9 газ надходить у проміжок між  цим елементом і корпусом затвора 11 (корпусом-ніпелем 13) і потім через бічні отвори штока 1 подається далі в лінію.

ПРАВИЛА ЕКСПЛУАТАЦІЇ

Перед приєднанням запобіжного закриву необхідно переконатися в справності приєднувальних елементів, браку на них слідів забруднень, олив і жирів. Перед приєднанням затвора, але не рідше 1 раз на 6 місяців треба перевірити рухливість і працездатність клапана. Перевірку рухливості здійснювати короткочасним натисканням стрижнем ÷3 ÷4 мм на торець клапана з боку вхідного отвору. Перевірку працездатності затвора треба проводити через приєднання джерела газоживлення (азота або повітря, що не містить олій) до вихідного отвору запобіжного закрива з подальшим зануренням його у воду. Каченята газу через вхідний отвір не допускається.

Характеристики
Основні атрибути
ВиробникGCE Group
Країна виробникЧехія
Гарантійний термін12 міс
Максимальна робоча температура40 град.
Мінімальна робоча температура-20 град.
Користувальницькі характеристики
ТипКомплектуюче
