Універсальний шаблон зварника КШС-3 KRASS — 2995029

Універсальний шаблон зварника КШС-3 призначений для вимірювання контрольованих параметрів труб, контролю якості складання стиків з'єднань труб, а також для вимірювання параметрів зварного шва під час його контролю.

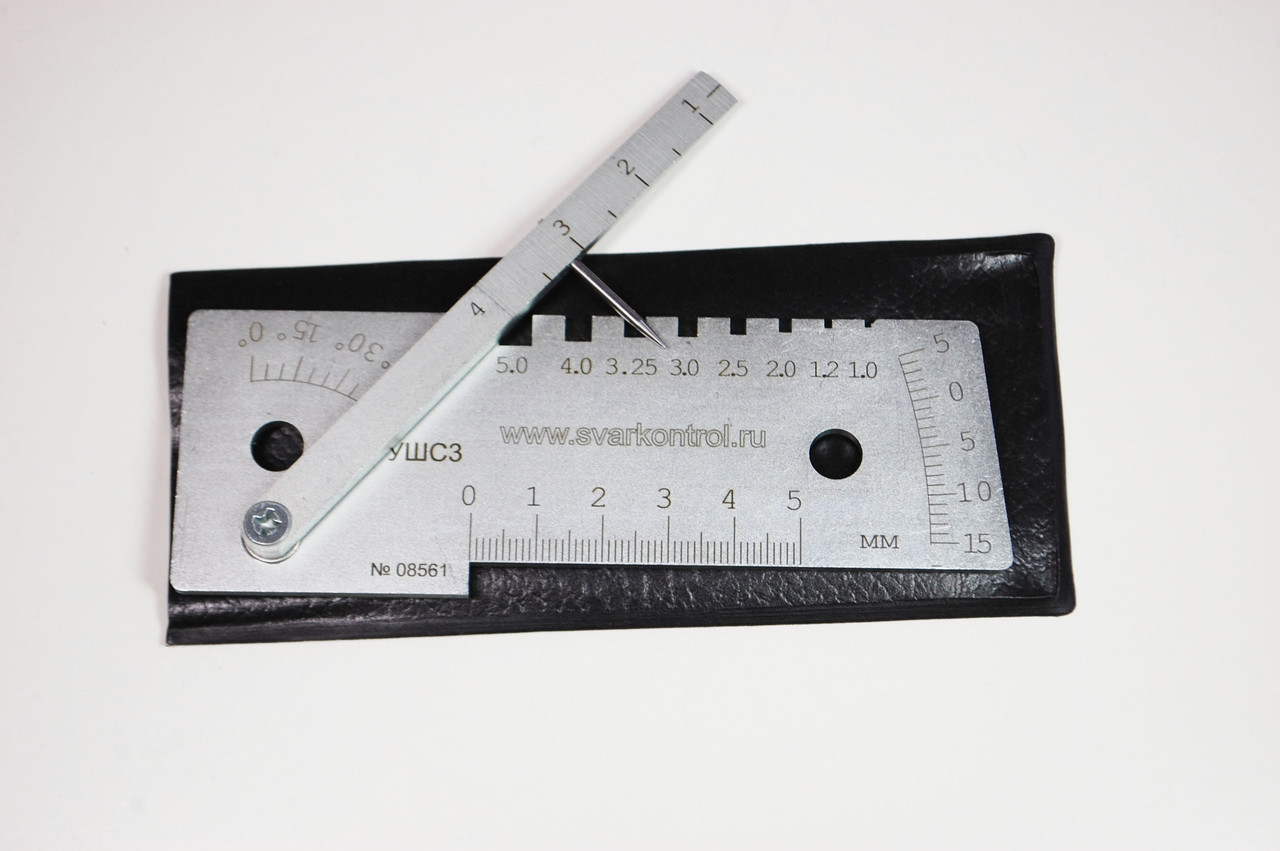

Пристрій і принцип роботи шаблону зварника універсального КШС-3: Шаблон КШС 3 складається з основи 1, з'єднаного віссю 4 з движком 2 і закріпленого на движку покажчиком 3.

Контроль проводиться в такий спосіб:

1. Контроль глибини раковин, глибини забій, перевищення крайок глибини оброблення стика до кореневого шару та висоту посилення шва виробляють під час встановлення шаблону поверхнею А на виріб, потім поворотом двигуна 2 навколо осі 4 ввести покажчики 3 в зіткнення з вимірюваною поверхнею. Результат зчитується проти ризику К за шкалою Г.

2. Контроль зазору здійснюється введенням двигуна 2 його клиновою частиною в контрольований проміжок. За шкалою І, нанесеною на двигунці, зчитується результат.

3. Контроль надходження шва, ширини шва проводити за допомогою шкали Е, користуючись нею як вимірювальною лінійкою.

4. Контроль кутів скошування крайок відбувається під час встановлення шаблону поверхнею Б на образну виробу. Потім поворотом двигуна 2 поєднати без проміжку його поверхню З вимірюваною поверхнею. Результат зчитується за шкалою Д проти поверхні двигуна В.

5. Визначення діаметрів дроту відбувається за допомогою пазів Ж.
