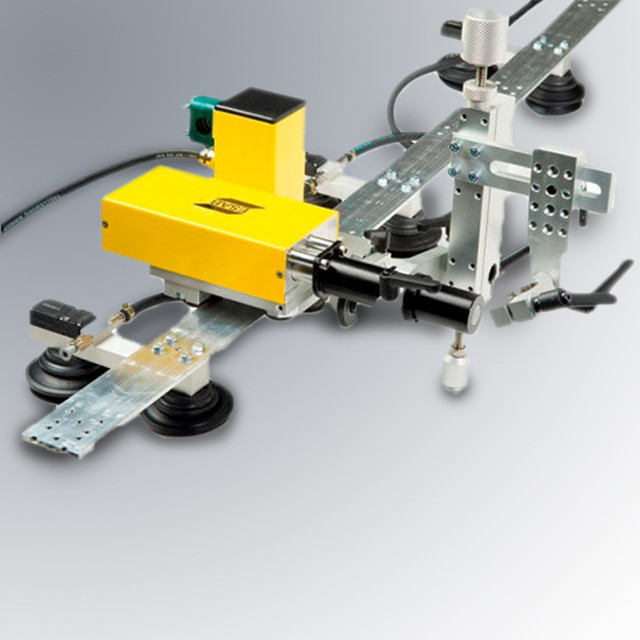

Система Railtrac 1000 Есаб
- Під замовлення
Відправка з 24 вересня 2024Ціну уточнюйте
Мінімальна сума замовлення на сайті — 100 грн
- +380 (44) 400-04-04
- +380 (66) 479-70-75
|
Railtrac 1000 (Рейлтрак 1000) — це серія програмованого, портативного обладнання для механізованого зварювання та різання. Застосування цього обладнання позбавляє зварника монотонної, виснажливої роботи та водночас дає змогу збільшити продуктивність і забезпечити сталість якісної роботи. Railtrac призначений для виконання MIG/MAG зварювання, TIG зварювання та термічного різання. Система Railtrac збирається з модулів. Різноманітне їхнє поєднання дає змогу зібрати чотири базові моделі обладнання, що виконують п'ять різних програм, включно з зварюванням переривчастим швом. Напрямна рейка може кріпитися на поверхні вакуумними присосками ежекторного типу, гвинтовими кріпленнями або постійними магнітами. ♦ Railtrac F 1000, Flexi — комплектне просте обладнання для зварювання або різання вздовж комбінованої рейки, який може бути жорстким або гнучким. ♦ Railtrac F 1000, Flexi Weaver — система Flexi, доповнена пультом дистанційного обладнання та пристроєм поперечних коливань. ♦ Railtrac F 1000, Flexi Return — має комбіновану рейку та можливість встановлювати положення початку та кінця зварювання з поверненням у вихідне положення в автоматичному режимі. ♦ Railtrac F 1000, Flexi Weaver Return — має комбіновану рейку, дистанційне керування, пристрій поперечних коливань, можливість встановлювати положення початку та кінця зварювання з поверненням у вихідне положення в автоматичному режимі. |
 |
|
Дистанційне керування дає змогу керувати:
|
| Комплектація Railtrac 1000 | F 0398146002 |
FW 0398146012 |
FR 0398146003 |
FWR 039814601 |
| Блок коливань | - | x | - | x |
| Блок керування | x | x | x | x |
| Дистанційне керування | - | x | - | x |
| Тримач пальника з напрямними | - | x | x | x |
| Функція автоматичного пуску та зупинки | - | - | x | x |
|
|
|||
Railtrac F 1000 F |
Railtrac F 1000, FR, FW, FWR | ||
| Напруга живлення, Вт перем/пост. | 30-46/36-60 | ||
| Швидкість зварювання, мм/хв | 100-1500 | ||
| Швидкість позиціювання, мм/хв | 1500 | ||
| Інтервал переривчастого зварювання, мм | 10 – 990 | ||
| Час заварювання кратера, з | 0,0 – 9,9 | ||
| Хід під час зворотного зварювання, мм | 0,0 – 99 | ||
| Кількість програм | 5 | ||
| Робоча температура магнітів, Со | 0,0 – 70,0 | ||
| Робоча температура (вакуум), Со | 0,0 – 110,0 | ||
Механізована система з гнучким напрямним рейкою. Придатна для зварювання зовнішніх і внутрішніх швів на плоскій і криволінійній площині. |
Переріз напрямний планки, мм | 60х5 | |
| Переріз жорсткої планки, мм | 40х10 | ||
| Мінімальний радіус кривини, мм | 4500/1500 | ||
| Регулювання каретки по висоті, мм | +/- 22 | ||
| Клас захисту, DIN 40050 | P23 | ||
|
|
|||
Railtrac F 1000 FR |
Railtrac F 1000 и Railtrac FR 1000 | ||
| Споживана потужність, Вт | 30 | ||
| Час прогрівання, з | 0,0-9,9 | ||
| Ручне поперечне регулювання, мм | +/- 28 | ||
| Габарити (Д х Ш х В) | 170х300х170 | ||
| Вага, кг |
6,0 |
||
| Система з комбінованим напрямним рейкою та можливістю поєднувати положення точок початку та кінця зварного шва з автоматичним поверненням на задню лінію. Ідеальна для багатопрохідного зварювання. | |||
|
|
|||
Railtrac F 1000 FW
Система має гнучкий напрямний рейок і пристрій, що забезпечує поперечне коливання електрода за заданими траєкторіями. Обладнана пультом дистанційного керування. |
Railtrac FW 1000 | ||
| Споживана потужність, Вт | 80 | ||
| Час прогрівання, з | 0,3 | ||
| Швидкість коливань, мм/хв | 400 – 4000 | ||
| Амплітуда коливань, мм | 1,0 – 30,0 | ||
| Час затримки, | 0,0 – 9,9 | ||
| Кількість типів коливань | 3 | ||
| Хутро поперечне регулювання, мм | +/- 35 | ||
| Переміщення нульової лінії, мм | +/- 12,5 | ||
| Габарити (Д х Ш х В) | 170х300х160 | ||
| Вага, кг | 7,0 | ||
|
|
|||
Railtrac FWR 1000
Система доповнена пристроєм вибору положення початку та кінця зварювання та повернення на задану довжину. Обладнана пультом дистанційного керування оригінальної конструкції, для зварювання різних виробів. |
Railtrac FWR 1000 | ||
| Споживана потужність, Вт | 80 | ||
| Час прогрівання, з | 0,3 | ||
| Швидкість коливань, мм/хв | 400 – 4000 | ||
| Амплітуда коливань, мм | 1,0 – 30,0 | ||
| Час затримки, | 0,0 – 9,9 | ||
| Кількість типів коливань | 3 | ||
| Хутро поперечне регулювання, мм | +/- 35 | ||
| Переміщення нульової лінії, мм | +/- 12,5 | ||
| Габарити (Д х Ш х В) | 170х300х160 | ||
| Вага, кг | 7,0 | ||
|
|
|||
|
Інформація для замовлення
|
|
| Напрямна рейка з приладдям | |
| Гнучка рейка, 2,5 м | 0398146115 |
| Гнучка рейка, 2,5 м, + 8 магнітів | 0398146112 |
| Гнучка рейка, 2,5 м, 4 вакуум. тримають. | 0398146113 |
| Жорстка планка, 2,5 м | 0398146116 |
| Магнітні тримачі, min 8/2,5 м | 0398146100 |
| Вакуумні тримачі, min 4/2,5 м | 0398146104 |
| Кріплення жорсткої планки | 0398146114 |
| Сполучні кабелі | |
| Варіант 1. Кабель підіймального механізму з 23 штирковим роз'ємом | 0457360880 |
| Кабель для 23 штиркового роз'єму | 0457360890 |
| Варіант 2. Транс. 230/36 В з 12 штирковим роз'ємом. | 0457360900 |
| З'єднувальний кабель для інших блоків | 0457360881 |
| Додаткове обладнання | |
| Тримач пальника PSF 400/500 | 0398145101 |
| Перехідник для різних кріплень жорсткої планки | 0398145106 |
| Універсальний тримач пальник | 0398145104 |
| Тримач IMP різака | 0398145105 |
| Пристосування нахилу різака | 0398145215 |
| Поворотний пристрій блока коливань | 0398145200 |
| Кутовий пристрій блока коливань | 0398145211 |
| Плавальна головка | 0398145201 |
| IMP резак | 0398145250 |
| Тара зберігання і транспортування | 0398145199 |
| Основні | |
|---|---|
| Виробник | ESAB |
| Країна виробник | Швеція |
