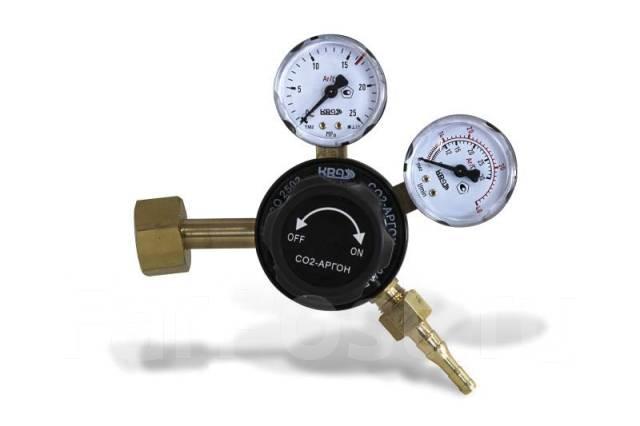

Регулятор витрати газу У30/АР40 КР (аргон/СО2) KRASS 2133518

Регулятори витрати газу (у подальшому — регулятори) призначені для зниження та регулювання тиску газу, що надходить у регулятор із балона й автоматичного підтримання постійної заданої витрати. Регулятори виготовляються відповідно до вимог ІСО 2503-83.

Регулятори випускаються в кліматичному виконанні для роботи в інтервалі температур від +5 до +50 °C – У 30/АР 40 КР, У 30/АР 40 КР Р (від -30 до +50 °C – з електропідігрівачем ПУ-2);

від -35 до +50 °C - У 30 КРП з вбудованим підігрівачем.

Регулятор приєднується до балона вхідним штуцером за допомогою гайки з різзю G 3/4".

Зниження тиску газу, що надходить у регулятор із балона, відбувається через його розширення під час проходження через проміжок між клапаном і сідлом у робочу камеру регулятора. Необхідна витрата газу встановлюється обертанням маховика та визначається за відповідною шкалою пристрою, що показується для визначення витрати (для У 30/АР 40 КР Р за шкалою ротаметра за верхньою крайкою кульки.

У всіх регуляторах використовується пристрій, що показує, для визначення тиску на вході. Пристрій для визначення витрати газу має дві шкали: чорну та червону, крім У 30/АР 40 КР (чорна шкала для СО2, червона для Аргона) і У 30/АР 40 КР Р (ротаметр)

Вибір шкали, що показують пристрої, визначається положенням витратної шайби, крім У 30/АР 40 КР і У 30/АР 40КР Р.

Витрата шайба встановлена в регуляторі для отримання максимальної витрати газу, що відповідає витраті газу за червоною шкалою, зазначеною в розділі

«Технічні характеристики» справжнього паспорта.

Для отримання витрати газу за чорною шкалою поверніть викруткою за годинниковою стрілкою витратну шайбу на 2 оберти.

У регуляторі встановлений запобіжний клапан, з'єднаний із робочою камерою, і відрегульований на початок випуску газу під час тиску в інтервалі:

·                0,6-0,75 МПа — для регуляторів У 30/АР 40 КР, У 30/АР 40 КР Р, У 30 КРП.

Відбір газу здійснюється через ніпель універсальний, до якого приєднується гумотканинний рукав діаметром 6,3 мм або 9 мм.

Для роботи в умовах мінусових температур (до -30 °C) призначений регулятор витрати газу У 30 КРП із вбудованим підігрівачам, що забезпечує обігрівання корпусу регулятора. Для цього підігрівач необхідно під'єднати до мережі живлення

15 %

Для забезпечення працездатності регуляторів витрати У 30/АР 40 КР, У 30/АР 40 КР Р за мінусових (до -30 °C) температур довкілля та найбільшої витрати до 1,8 м 3/год (30 л/хв) для СО2 необхідно використовувати окремо випущений електропідігрівач ПУ-2, який призначений для нагрівання газу, що надходить у регулятор.

Підприємством ведеться подальша робота з удосконалення конструкції регулятора, тому деякі конструктивні зміни можуть бути не відбиті в справжньому паспорті.
