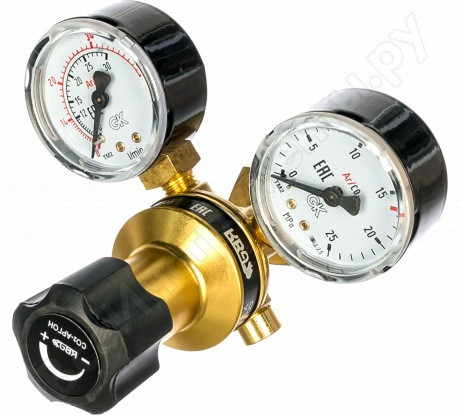

Регулятор витрати газу Аргон/Вуглекислота У30/АР40 KRASS арт. 2117509 КРАСС

НАЗНАЧЕНИЕ

Регулятори витрати газу (у подальшому — регулятори) призначені для зниження та регулювання тиску газу, що надходить у регулятор із балона й автоматичного підтримання постійної заданої витрати. Регулятори виготовляються відповідно до вимог ІСО 2503-83.

Регулятори випускаються в кліматичному виконанні для роботи в інтервалі температур від +5 до +50 °C – У 30/АР 40, У 30/АР 40 Р (від -30 до +50 °C – з електропідігрівачем ПУ-2).

У всіх регуляторах використовується пристрій, що показує, для визначення тиску на вході. Пристрій для визначення витрати газу має дві шкали: чорну та червону, крім У 30/АР 40 (чорна шкала для СО2, червона для Аргона) і У 30/АР 40 Р (ротаметр)

Вибір шкали, що показують пристрої, визначається положенням витратної шайби, крім У 30/АР 40 і У 30/АР 40 Р.

Витрата шайба встановлена в регуляторі для отримання максимальної витрати газу, що відповідає витраті газу за червоною шкалою, зазначеною в розділі

«Технічні характеристики» справжнього паспорта.

Для отримання витрати газу за чорною шкалою поверніть викруткою за годинниковою стрілкою витратну шайбу на 2 оберти.

У регуляторі встановлений запобіжний клапан, з'єднаний із робочою камерою, і відрегульований на початок випуску газу під час тиску в інтервалі:

·                 0,6 — 1,0 МПа (6 — 10 кгс/см 2) — для регуляторів У 30/АР 40, У 30/АР 40 Р;

Відбір газу здійснюється через ніпель універсальний, до якого приєднується гумотканинний рукав діаметром 6,3 мм або 9 мм.

Для забезпечення працездатності регуляторів витрати У 30/АР 40, У 30/АР 40 Р за мінусових (до -30 °C) температур довкілля та найбільшої витрати
