Регулятори тиску (редуктори) балонні одноступеневі призначені для зниження та регулювання тиску газу, що надходить із балона, й автоматичного підтримання постійного заданого робочого тиску газу під час живлення постатів і установок газової зварювання, різання, паяння, нагрівання та інших процесів газозламного оброблення.

Редуктори виготовляють відповідно до вимог ІСО 2503-83. Редуктори випускаються для газів:

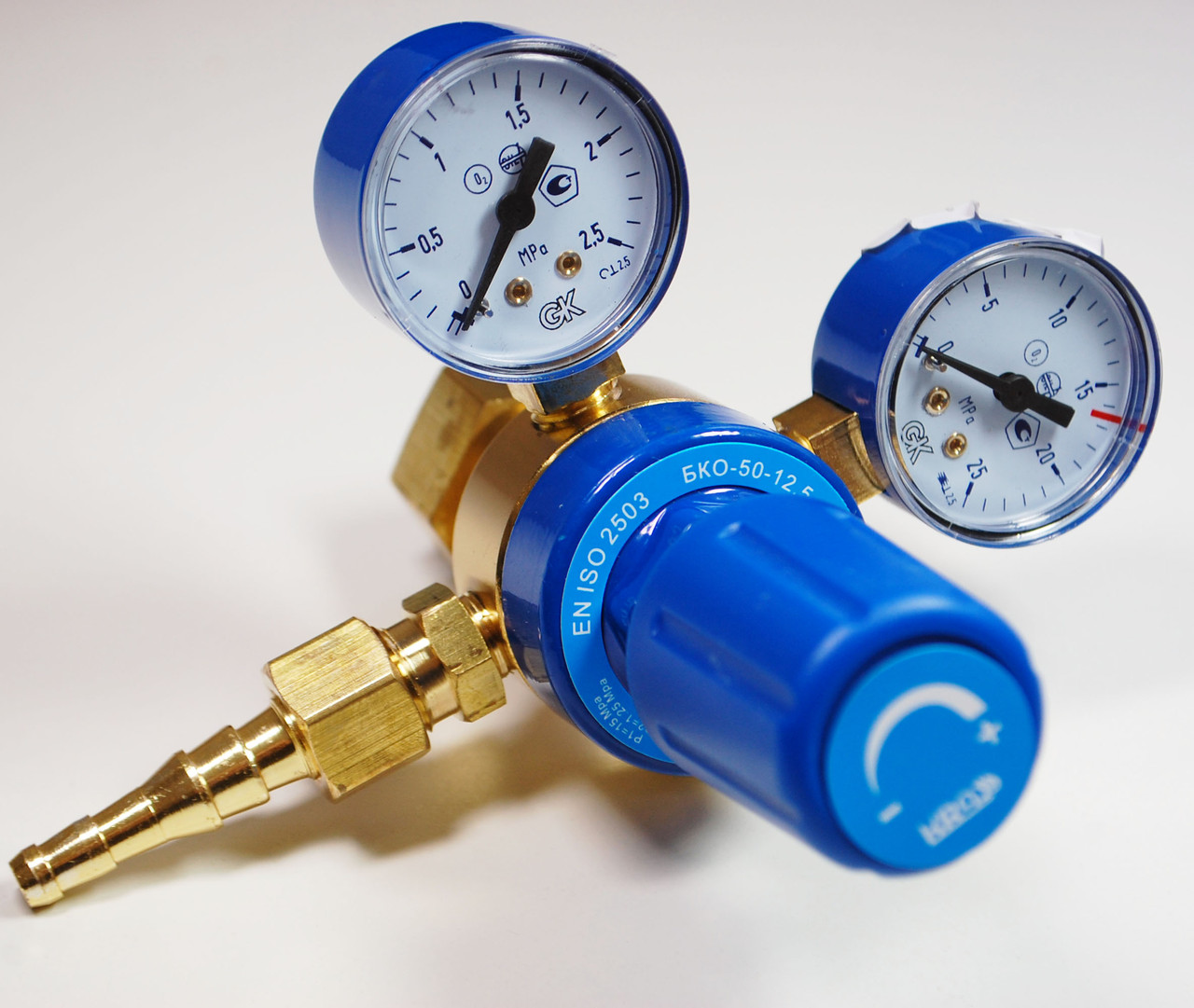

кисень — БКО-50-12,5 mini ацетилен — БАО-5-1,5 mini пропан — БПО-5-3 mini вуглекислий газ — УР-6-6 mini

Редуктори випускаються в кліматичному виконанні для роботи в інтервалі температур -25° ≥+50 °C.

УСТРІЙСТВО І ПРИНЦИП РОБОТИ

Зниження тиску газу в редукторі відбувається через одноступеневого розширення його під час проходження через проміжок між сідлом і редукувальним клапаном у камеру робочого тиску.

Під час обертання регулювального маховика за годинниковою стрілкою зусилля заданої пружини передається через мембрану та штовхач на редукувальний клапан. Останній, переміщаючись, відкриває прохід газу з камери високого тиску через отвір, що утворюється, між клапаном, що редукує, і сідлом у камеру робочого тиску та демпфувальну камеру. Сила, що діє на мембрану з боку демпфувальної камери, компенсує силу за задньої пружини та сприяє встановленню проміжка, за якого тиск у робочій камері залишається постійним за різної витрати та різних вхідних тисків газу. У робочій камері редуктора встановлений запобіжний клапан. На редукторі встановлені наявні пристрої

Редуктор приєднується до балона вхідним штуцером за допомогою гайки/хомута.

Відбір газу здійснюється через ніпель універсальний, до якого приєднується гумотканинний рукав діаметром 9 або 6,3 мм.

Підприємством ведеться подальша робота з удосконалення конструкції редуктора, тому деякі конструктивні зміни можуть бути не відбиті в справжньому паспорті.
